Системы видеонаблюдения с несколькими камерами.
Для подключения нескольких камер к одному монитору в системах общего применения используются видеокоммутаторы и видеоквадраторы или цифровые видеорегистраторы.
Коммутатор поочередно выводит изображение с каждой камеры на полный экран, причем время удержания картинки может регулироваться. Входы коммутатора могут отключаться оператором, если необходимо контролировать не все зоны, а лишь некоторые из них. Видеоквадраторы позволяют выводить на один монитор сигналы от четырех камер. Все камеры выводятся одновременно, занимая, каждая по 1/4 экрана, причем любая из камер может быть выведена на полный экран. Такой режим работы системы позволяет избежать несколько утомительного для оператора "листания" изображения, обеспечивая полноэкранное изображение из зоны, где произошло нарушение. Для использования телевизионной системы совместно с охранными извещателями коммутаторы и квадраторы снабжаются входами (по количеству камер) и выходом тревоги.

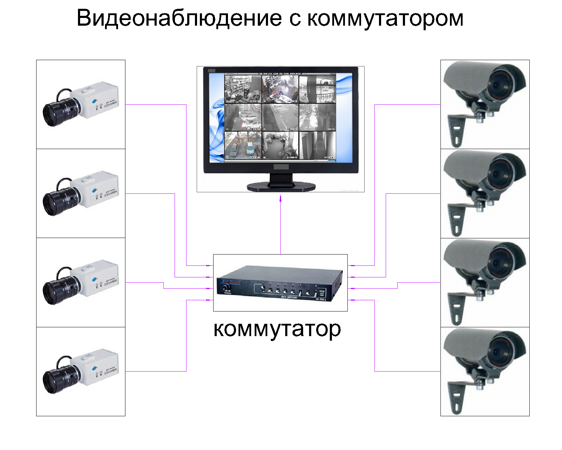

На рисунке приведена структурная схема системы видеонаблюдения с коммутатором.
Стоимость системы:
Видеокамер аналоговых - от 2 600 рублей в зависимости требуемых задач
Блок питания - от 2500 в зависимости требуемых задач
Видеокоммутатор - 15000 рублей
Соединительные линии за 1 м 48 рублей

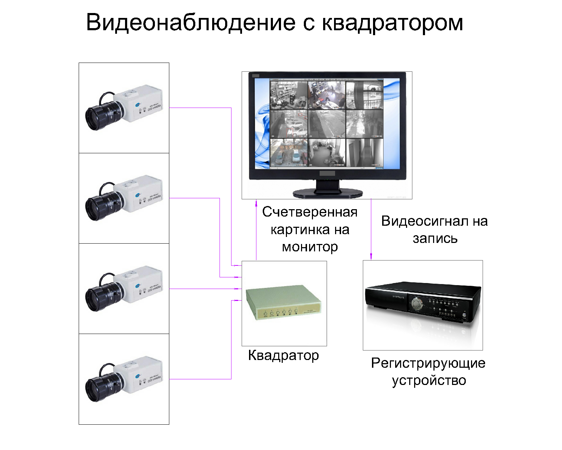

На данном рисунке - структурная схема системы с квадратором.
Стоимость системы:
Видеокамер аналоговых - от 2 600 рублей в зависимости требуемых задач
Блок питания - от 2500 в зависимости требуемых задач
Регистрирующие устройства - от 4 500 рублей в зависимости требуемых задач
Соединительные линии за 1 м 48 рублей
Системы среднего и высшего классов
Видеонаблюдение (далее СВН), является действенным вариантом решения проблем безопасности объекта, поэтому системы среднего и высшего классов, как правило, интегрируются с системами охранно-пожарной сигнализации и контроля доступа. Несомненным достоинством этих систем является возможность практически неограниченного расширения.
В относительно небольших и недорогих системах среднего класса для обслуживания нескольких камер используются последовательные видеокоммутаторы и видеоквадраторы. Более совершенная аналоговая система ВН может быть реализована на основе универсального многофункционального мультиплексора.

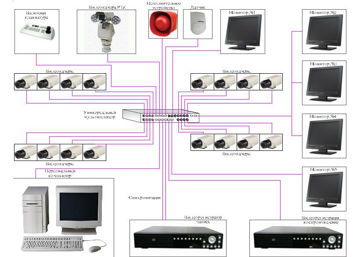

Система среднего класса аналогового изображения на базе Универсального видео коммуникатора.
Стоимость данной системы определяется только после полного обследования объекта и уточнения задач у заказчика. Подбор оборудования производится индивидуально.
Более дорогие системы, как правило, высшего класса, строятся на матричных коммутаторах и цифровых детекторах движения. Они имеют широкий набор функций, а также возможность программирования режимов работы. Ядром системы является матричный коммутатор, обеспечивающий коммутацию видеосигналов с любой камеры на любой из мониторов, управление поворотными платформами и вариообъективами, формирование последовательностей изображений в любом порядке, вывод на экран номера камеры и названия помещения, сообщения о сигналах тревоги, времени/даты и инструкций оператору, обработку сигналов тревоги, поступающих с систем сигнализации и контроля доступа.

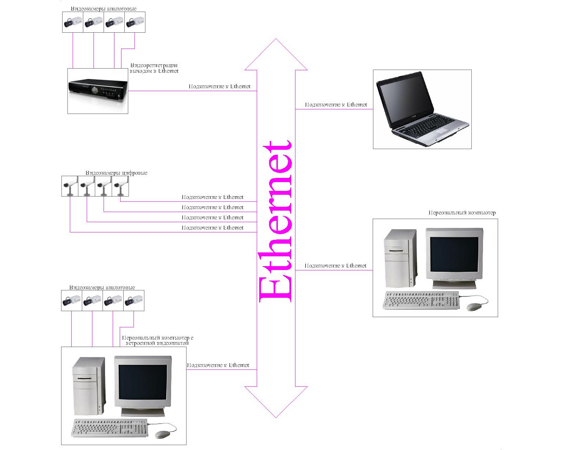

В последнее время всё шире применяют СВН, построенные на базе персональных компьютеров. На рисунках 20-23 приведена структурная схема такой СВН, которая может применяться для организации видеоконтроля на объектах (офисах, магазинах и т.п.) средних размеров, а также филиалах банков.
Данная СВН создана на основе сетевой структуры, на базе персональных компьютеров.
Стоимость данной системы определяется только после полного обследования объекта и уточнения задач у заказчика. Заполнения технического задания утвержденного заказчиком.
Наша компания, всегда готова разработать для Вас лучшие предложения, и осуществить монтаж в короткие сроки. Для общения по вопросам установки, с нашими инженерами можно связаться по телефону 331-11-11.
